Encoder SICK – DUS60
Encoder flexible con interruptores DIP para parámetros configurables

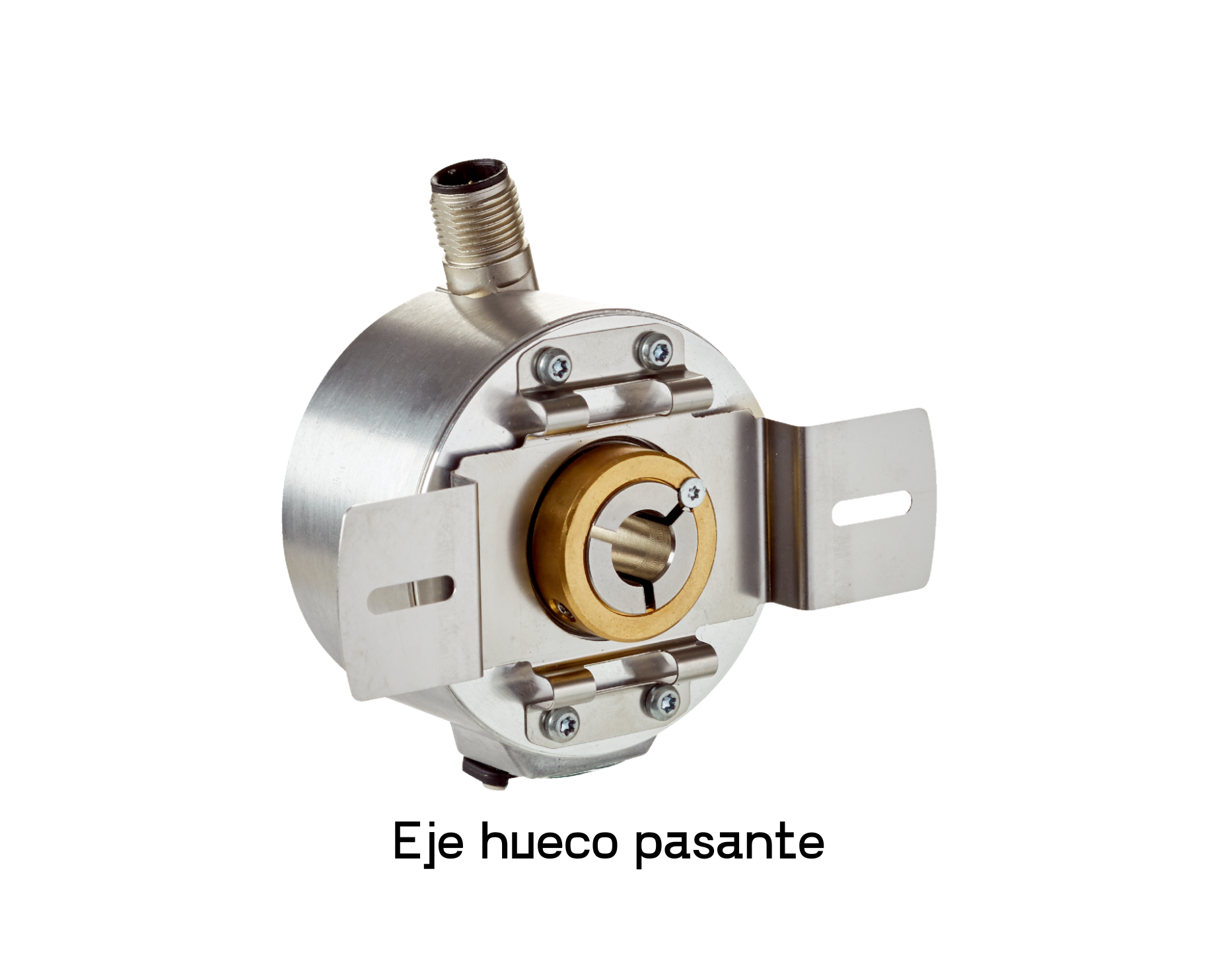

El DUS60 es un encoder incremental parametrizable mediante interruptor DIP integrado, que permite ajustar la resolución, la tensión de salida y la dirección de conteo. Gracias al interruptor de parametrización del DUS60, se requieren menos variantes, lo que permite sustituir fácilmente el encoder y ponerlo en funcionamiento rápidamente. Esto significa que es más probable disponer de piezas de repuesto y que no se requieren herramientas de programación. Los LED de estado y señal integrados en el equipo, así como la salida de error opcional, muestran el funcionamiento del encoder inmediatamente y reducen el tiempo necesario para la instalación y la resolución de averías. El DUS60 se puede fijar mecánicamente de forma rápida y flexible mediante el montaje con ejes macizos o huecos, así como con una unidad de conexión giratoria o cables universales. Gracias a su resolución de hasta 2.400 impulsos, el DUS60 es ideal para aplicaciones de automatización logística y de fábricas.
Descripción
| Paso de medición | 90° eléctrico/impulsos por revolución |
| Desviación del paso de medición | ± 18° /impulsos por revolución |
| Límites de error | Divergencia del paso de medición x 3 |
| Grado de exploración | ≤ 0,5 ± 5% |
| Interfaz de comunicación | Incremental |
| Detalle de la interfaz de comunicación | TTL / HTL 1) |
| Datos de parametrización | Interruptor DIP, salida seleccionable |
| Función de salida | Canales A y B |
| Tiempo de inicialización | < 5 ms 2) |
| Frecuencia de salida | + 60 kHz |
| Corriente de carga | ≤ 30 mA, por canal |
| Corriente de servicio | ≤ 120 mA (sin carga) |
| Consumo de energía | ≤ 1,25 W (sin carga) |
| Tipo de conexión | Conector macho, M12, 8 polos, universal 1) |
| Tensión de alimentación | 4,75 … 30 V |
| Señal de referencia, número | 1 |
| Señal de referencia, posición | 180°, Unión eléctrica, lógica, con A |
| CEM | Según las normas EN 61000-6-2 y EN 61000-6-3 |
| Grado de protección | IP65 1) |
| Humedad relativa permisible | 90 % (Condensación no permitida) |
| Rango de temperatura de servicio | –30 °C … +90 °C |
| Rango de temperatura de almacenamiento | –40 °C … +75 °C |
| Resistencia a choques | 100 g (EN 60068-2-27) |
| Resistencia a las vibraciones | 30 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
