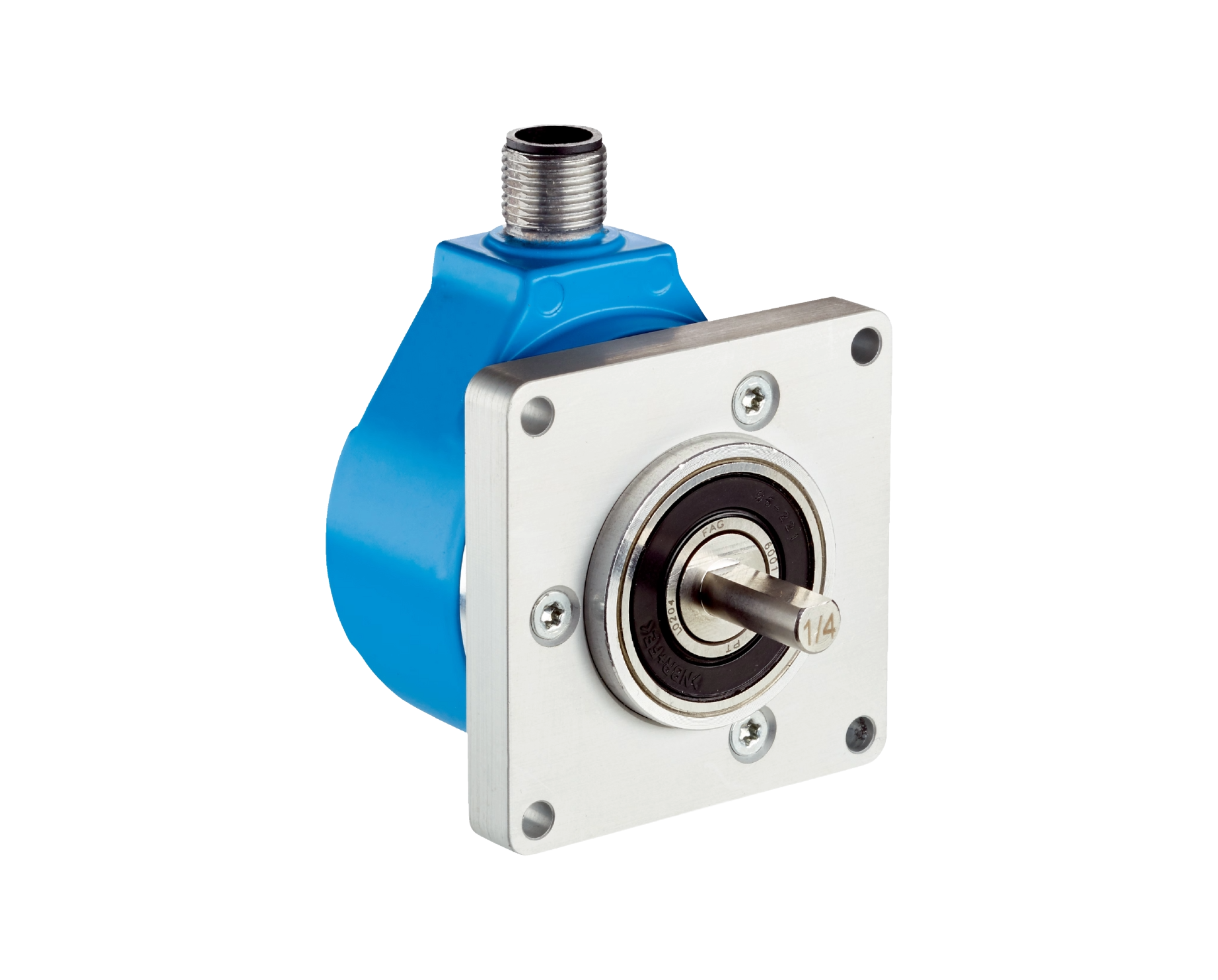

Encoder SICK – DFS2x
Encoder incremental programable de alta resolución con 2 y 2,5 pulgadas
La gama de productos DFS2x está formada por encoders incrementales de alta resolución con interfaces mecánicas habituales en el sector (2 y 2,5 pulgadas). Los dispositivos se encuentran disponibles configurados de fábrica o como de libre programación. Los encoders preconfigurados se pueden pedir con salidas TTL, HTL o de colector abierto, así como con resoluciones de números enteros de 1 a 65.536 impulsos por revolución. Con los encoders programables, el usuario puede definir su propia resolución entera y elegir entre salidas TTL y HTL. Los encoders de la serie DFS2x incorporan una tecnología interna robusta que les permite operar en un amplio rango de temperatura. Además, pueden soportar el doble de choques y vibraciones que otros encoders comparables. La flexibilidad y fiabilidad de los encoders DFS2x le permiten cambiar a una plataforma de encoders unificada para estandarizar sus procedimientos de detección de posición en una amplia gama de aplicaciones y reducir, al mismo tiempo, su necesidad de piezas de repuesto.
Descripción
| Impulsos por revolución | 4.096 |
| Paso de medición | ± 90°, eléctrico/impulsos por revolución |
| Desviación del paso de medición | ± 0,008° Impulsos 100 … 10.000 |
| Límites de error | ± 0,03° |
| Interfaz de comunicación | Incremental |
| Detalle de la interfaz de comunicación | HTL / Push pull / TTL |
| Número de canales de señal | 6 canales |
| Tipo de conexión | Conector macho, MS, 10 polos, radial |
| Tensión de alimentación | 8 … 30 V |
| Señal de referencia, número | 1 |
| Señal de referencia, posición | 180°, Degree Marker Gated with BN2 |
| CEM | Según las normas EN 61000-6-2 y EN 61000-6-3 |
| Grado de protección | IP65, En el lado del eje (CEI 60529) |
| IP67, En el lado de la carcasa (CEI 60529) | |
| Humedad relativa permisible | 90 % (Condensación no permitida) |
| Rango de temperatura de servicio | –30 °C … +85 °C |
| Rango de temperatura de almacenamiento | –40 °C … +100 °C, Sin embalaje |
| Resistencia a choques | 100 g, 11 ms (EN 60068-2-27) |
| Resistencia a las vibraciones | 30 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
